Wyobraź sobie mostek kapitański o świcie. Młody marynarz wpatruje się w horyzont, nagle podnosi rękę i krzyczy:
„Ląd na horyzoncie!”
Starszy oficer sięga po lunetę, przykłada do oka, obraca powoli. Po chwili kręci głową. To tylko gruba warstwa mgły, która na gołe oko wygląda jak skalisty brzeg. A teraz inna scena, XVII wiek, strażnik na latarni morskiej:
„Wróg w zasięgu wzroku!”
I znów luneta decyduje, czy to rzeczywiście wrogi okręt, czy może przyjacielska flota handlowa. Bo fatamorgana na morzu potrafi oszukać nawet doświadczonego żeglarza.
Dlaczego kilka minut przewagi decyduje na morzu?
Gołe oko widzi na otwartym oceanie zwykle 3-5 mil morskich do horyzontu, zależnie od pogody i wysokości obserwatora. Luneta historycznie pozwalała dostrzec białe żagle nawet dwie godziny wcześniej niż bez niej. Dwie godziny, to przepaść czasowa, gdy zbliża się sztorm, wroga eskadra albo podwodna rafa. Albo po prostu szansa na uniknięcie kolizji z innym statkiem w gęstej mgle.
Czym właściwie jest ta luneta na statku? To ręczny refraktor (czasem zwany spyglass), którego podstawowy cel to jedno: powiększyć odległe obiekty dla bezpieczeństwa nawigacji i identyfikacji zagrożeń. W kolejnych sekcjach zobaczymy, jak działa optycznie, skąd się wzięła (wynalezek z 1608 roku), do czego służy dziś w erze radarów i AIS oraz dlaczego wciąż wisi na mostku każdego szanującego się statku.
Co to jest luneta żeglarska?
Luneta żeglarska to prosty refraktor teleskopowy, który da się złożyć i nosić przy sobie. W przeciwieństwie do nowoczesnych lornek, używa pojedynczego tubusu optycznego i oferuje większe powiększenie kosztem wąskiego pola widzenia. Na statku pełni rolę precyzyjnego narzędzia do identyfikacji obiektów na horyzoncie, tam gdzie ludzkie oko już nie wystarczy.
Układ optyczny i mechanika wysuwów
Pod względem optycznym spotykamy dwa rozwiązania. Układ galileuszowski łączy soczewkę obiektywową wypukłą z okularem wklęsłym, co daje prosty obraz bez odwracania (idealny dla celów nawigacyjnych). Układ keplerowski stosuje okular wypukły, oferuje szersze pole widzenia, ale wymaga dodatkowych soczewek prostujących (erecting lenses), żeby obraz nie był do góry nogami. Większość lunit żeglarskich bazuje na tym drugim układzie.
Mechanika jest prosta: 1-4 wysuwy (teleskopowe tubusy mosiężne) wsuwane w siebie jak matrioszki. Ogniskowanie odbywa się przez wysunięcie odpowiednich sekcji. Osłona przeciwsłoneczna i przeciwroszeniowa chroni obiektyw, dekielki zabezpieczają obie końcówki w czasie przechowywania.
Parametry w praktyce
Typowa luneta żeglarska ma:
- Powiększenie: 10-40× (zwykle 20-30× w praktyce)
- Średnica obiektywu: 40-82 mm
- Długość złożona: 25-35 cm
- Masa: 0,5-1,2 kg
- Materiały: mosiądz + skóra wykończeniowa
Nowoczesne egzemplarze używają achromatów (podwójnych soczewek), które redukują aberrację barwną i ten kolorowyореол wokół jasnych obiektów. Kompromis jest zawsze taki sam: większe powiększenie oznacza węższe pole widzenia i trudniejszą stabilizację bez podpórki.
Historia i ewolucja
Wszystko zaczęło się od holenderskich optykierzy. Właściwie to kilku równocześnie wpadło na ten pomysł, ale to Hans Lippershey 02.10.1608 złożył pierwszy patent na „holenderskie szkło perspektywiczne” (refraktor około 3×). Jacob Metius zgłosił się zaledwie kilka tygodni później. Już w 1609 roku Galileo zbudował własne urządzenie o powiększeniu 8-30×, a w 1611 Kepler zaproponował układ z okularem wypukłym, który dał znacznie szersze pole widzenia.
Najważniejsze kamienie milowe
| Data | Wydarzenie |
|---|---|
| 02.10.1608 | Lippershey składa patent (równolegle Metius) |
| 1609 | Galileo buduje lunetę 8-30× |
| 1611 | Kepler proponuje okular wypukły |
| od 1750 | Achromaty (Dollond London) redukują aberrację |
| koniec XVIII w. | Przejście z drewna/skóry na mosiądz |
| ok. 1810 | „Night glass” z większym obiektywem |
| lata 1830 | Royal Navy standaryzuje OOW na mostku |
Od drewna do mosiądzu: rzeczywiste egzemplarze
Po 1750 roku achromaty (dziękujemy, Dollond London!) ograniczyły wreszcie aberrację chromatyczną. Koniec XVIII wieku przyniósł rewolucję materiałową, mosiądz zastąpił drewno i skórę. Trwalsze, bardziej kompaktowe, lepiej znoszące morską wilgoć.
„Night glass” (od ok. 1810) z większym obiektywem ratował oficerów w słabym świetle, choć dawał obraz do góry nogami. W latach 1830. Royal Navy ustaliła standard OOW (Officer of the Watch) na mostku.
Zachowały się piękne przykłady: mahoniowa luneta z ok. 1775 roku, długość 35-44″, Ø66 mm; mosiężna z ok. 1800, 25-29″, Ø44 mm. W muzeach leży też luneta kpt. Fredericka L. Maitlanda z HMS Bellerophon (ok. 1800) oraz standardowy OOW H. Hughes & Son z około 1920 roku. Narzędzie dojrzało.
Zastosowania na morzu
Z wachty na dziobie krzyknąć było łatwo. „Ląd na horyzoncie!” albo „Wróg w zasięgu wzroku!” – dopiero wtedy po lunetę sięgał oficer, żeby sprawdzić, czy marynarz widzi rzeczywisty cypel, czy może kolejną fatamorganę nad rozgrzanym morzem. Luneta weryfikowała alarm i dodawała szczegóły, których gołym okiem po prostu nie dojrzysz.
Identyfikacja i ocena ryzyka na horyzoncie
Kiedy obcy statek pojawił się w zasięgu wzroku, luneta odpowiadała na kluczowe pytania:
- Bandera – przyjaciel czy przeciwnik?
- Liczba dział na pokładzie (gotowość bojowa)
- Cechy wybrzeża: rafy, skały, mielizny zagrażające kadłubowi
- Flagi sygnałowe do komunikacji wzrokowej
Odczytanie flag mogło uratować misję. Jeden kolor więcej lub mniej, a zamiast sojusznika dostawałeś salwę armatnią.
Nocne obserwacje i noszenie przy pasie
Do obserwacji w zmierzchu i nocy używano „night glasses” – lornety o większym obiektywie, które zbierały więcej światła. Wadą był odwrócony obraz, ale przy słabym oświetleniu liczyła się jasność, nie wygoda. Luneta wisiała przy pasie albo leżała w gotowości przy mostku, zawsze pod ręką.
Ciekawostka obyczajowa: marynarz, który pierwszy dojrzał ląd po tygodniach rejsu, dostawał bonus – porcję grogu lub tytoniu. Luneta służyła kapitanowi do potwierdzenia odkrycia i rozstrzygnięcia, kto zasłużył na nagrodę. Proste, ale skutecznie motywowało załogę do czujności.
Dzisiaj na mostku

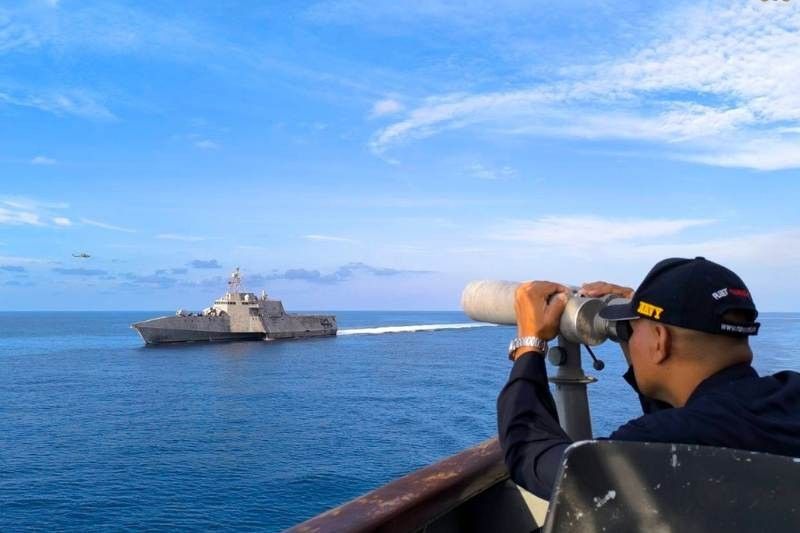

W kokpicie współczesnego statku luneta ustępuje miejsca konstelacji elektroniki. Radar, AIS, ECDIS, BNWAS, CCTV – każdy z nich widzi więcej, szybciej i pewniej niż ludzkie oko przystawione do soczewki. Większość oficerów wachtowych sięga dziś po lornetki stabilizowane 7×50 (np. Fujinon Mariner), które w kiepskiej pogodzie dają szerszy obraz niż wąska rurka lunety. Ale to nie znaczy, że tradycyjny tubus zniknął z mostków.
Backup dla radaru i AIS: kiedy wciąż pomaga
Luneta pozostaje na wyposażeniu jako wizualne potwierdzenie tego, co mruga na ekranie. Gdy radar pokazuje cel, a AIS milczy, szybkie spojrzenie przez OOW (Officer of the Watch telescope) rozstrzyga, czy to kuter rybacki, czy dryfująca boja. W marynarkach wojennych standard wciąż obowiązuje – mostek HMS Britannia miał kilka gotowych lunet OOW, choć dziś częściej widzi się fotoniczne maszty zamiast klasycznych peryskopów na okrętach podwodnych.
W jachtingu i na regatach luneta zyskała drugie życie jako spotting scope – obserwatorzy z brzegu śledzą łodzie przez monokulary 12-25×, często stabilizowane cyfrowo, z filtrem AI wspierającym tracking.
Repliki i nostalgia
Mosiężne tubesy w sklepach żeglarskich (12-25×) to dziś bardziej dekoracja niż narzędzie. Ładnie wyglądają, czasem się przydadzą, ale prawdziwa robota została przejęta przez elektronikę. Luneta stała się symbolem, nie koniecznością.
Czym luneta nie jest?
Wielu ludzi używa słowa luneta zamiennie z lornetką, ale to dwa różne narzędzia. Lornetka działa dwuoczowo (widzisz jednocześnie dwoma oczami), co daje nam stereoskopię i stabilniejszy obraz. Popularna morska 7×50 to właśnie lornetka, wygodniejsza przy dłuższej obserwacji. Luneta? Jednooczna, bardziej kompaktowa, czasem z większym powiększeniem. Na pokładzie sprawdza się, kiedy chcesz szybko przyjrzeć się szczegółom dalekiego statku.
Sekstant to coś zupełnie innego. Mierzy kąty między obiektami (np. Słońcem a horyzontem) do nawigacji astronomicznej, ale nie powiększa obrazu. Peryskop? System pryzmatów i obiektywów dla okrętów podwodnych, żeby zaglądać nad powierzchnię wody. Inna bajka, inna dziedzina.
Mity pirackie i spór o pierwszeństwo
Kapitańska luneta to raczej rekwizyt z filmów o piratach niż rzeczywistość. W praktyce luneta była (i jest) narzędziem oficera wachtowego, nie jakimś symbolem statusu. Romantyczne wyobrażenia to jedno, rzeczywistość morska to drugie.
A kto wymyślił lunetę? Naukowo potwierdzony jest holenderski przełom z 1608 roku (Hans Lippershey), choć pojawiają się nazwiska Zachariasa Janssena (sporne), Leonarda Diggesa czy Rogera Bacona (raczej legendy). Spór trwa, ale to Holendrzy mają dowody. Ważniejsze jednak, żeby wybrać właściwe narzędzie do zadania, niż kłócić się o daty.
Znaczenie, które zostaje
Luneta żeglarska to coś więcej niż tylko narzędzie nawigacyjne. To symbol pewności i kontroli, który łączy tradycję z praktycznością. Kapitanowie mogą dziś polegać na ekranach radarów i GPS, ale wzrok przez optykę daje im coś, czego elektronika nie zapewni – bezpośredni kontakt z tym, co dzieje się na wodzie. To właśnie ta umiejętność czytania horyzontu, rozpoznawania niuansów w ruchu innych jednostek, czyni z kapitana kogoś, kto naprawdę rozumie morze.
W świecie pełnym technologii ta prosta tubus ze szkłem wciąż ma swoje miejsce. Bo czasem najprostsze rozwiązania są po prostu najlepsze.
Luneta pozostaje oczami kapitana, które patrzą tam, gdzie trzeba.
